Hur förbättrar 3D-tryckta liners skyddet av ishockeyhjälm?

Den grundläggande arkitekturen för huvudskydd inom hockey genomgår sin mest betydande förändring på decennier. Vi går bort från traditionella statiska skum till konstruerade digitala material validerade på högsta professionella nivåer, inklusive NHL. Traditionella skum med dubbla densitet tvingar fram en kompromiss mellan stötdämpning, vikt och termisk reglering. Standardformar lämnar ofta mikrohål mellan skallen och fodret, vilket minskar optimal energispridning vid stötar. Introduktionen av 3D Printed Liner Ice Hockey Helmet löser dessa kompromisser genom att använda avstämbara gallerstrukturer. Den här guiden utvärderar ingenjörskonsten, skyddsförmågan och praktiska verkligheten av att uppgradera till 3D-utskrivna hjälmteknologier. Vi kommer att titta på hur dessa material presterar på isen, hur de hanterar värme under intensiva skift och vad spelare behöver veta innan de gör ett utrustningsbyte.

• Dynamic Impact Absorption: 3D-printade gitterstrukturer möjliggör variabel densitet inom ett enda kontinuerligt foder, vilket optimerar energispridningen för både låga stötar och höghastighetspåverkan.

• NHL-validerad teknologi: Ursprungligen debuterade och certifierade för NHL-användning, industriella 3D-tryckta liners representerar ett bevisat steg framåt inom skyddsutrustning av professionell kvalitet.

• Överlägsen termisk reglering: Till skillnad från skum med slutna celler som fångar värme, underlättar den öppna staggeometrin hos 3D-tryckta liners aktivt luftflödet, vilket minskar kärntemperaturen och tröttheten.

• Anpassning vs. detaljhandel: Även om äkta anpassade 3D-tryckta liners kräver professionell huvudskanning, erbjuder detaljhandelsversioner fortfarande överlägsen mikrojustering och överensstämmelse jämfört med traditionella skumblock.

• Kostnadsavvägningen: 3D-tryckta hjälmar representerar den högsta prisnivån på marknaden; köpare måste väga premiekostnaden mot de specifika skydds- och prestationskraven för deras spelnivå.

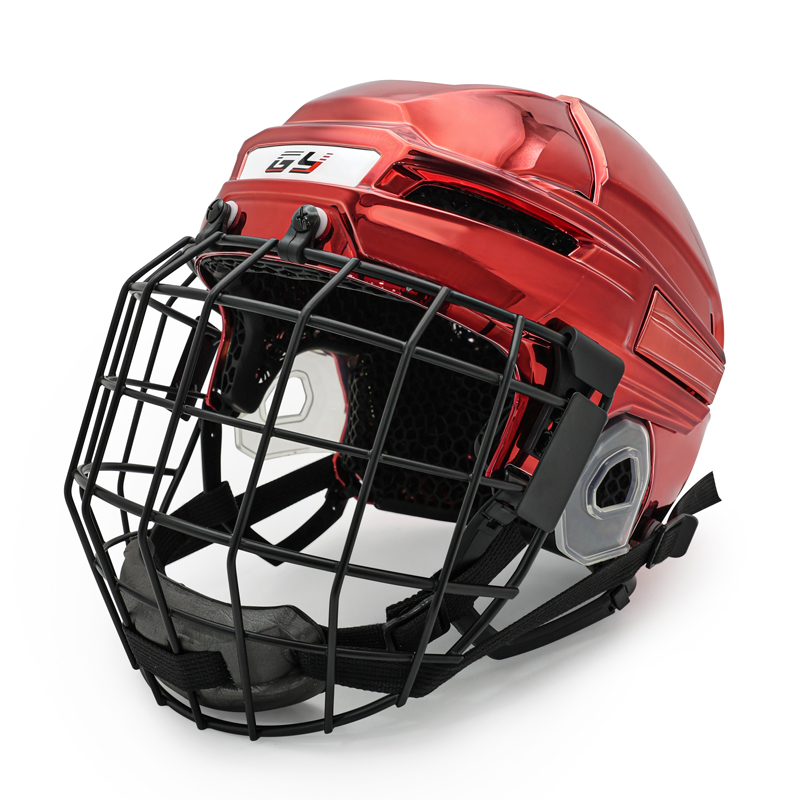

Tekniken bakom en 3D-tryckt liner ishockeyhjälm

En elithjälm måste hantera rotationskrafter och linjära krafter samtidigt som den förblir lätt och bekväm. Traditionell tillverkning begränsar hur många olika skumdensiteter som kan limmas ihop utan att lägga till bulk. I flera år har utrustningschefer och tillverkare förlitat sig på vinylnitril (VN) och expanderad polypropen (EPP) skum. VN ger en mjuk, bekväm passform men bottnar snabbt vid svåra stötar. EPP hanterar höghastighetstrauma effektivt men känns stel mot skallen. Att kombinera dem kräver lim och segmenterade block. Dessa block lägger till vikt och stör kontinuerlig energiöverföring över hjälmskalet.

Industriell 3D-utskrift introducerar digitalt skum tillverkat av elastomer polyuretan. Till skillnad från filamenttryck för konsumentkvalitet, som smälter plast lager för lager, använder industriell produktion tekniker som Digital Light Synthesis (DLS). Denna process använder flytande hartser och molekylärt syre för att producera isotropa delar. Det resulterande materialet beter sig konsekvent i alla riktningar. Detta är ett strikt krav för att absorbera oförutsägbara stötar på isen där spelare träffar brädorna, isen eller varandra i höga hastigheter.

Den verkliga fördelen ligger i gitterstrukturernas fysik. Ingenjörer ändrar stagtjocklek, cellgeometri och materialdämpningsegenskaper inom en enda, kontinuerlig utskrift. När en kollision inträffar, spänns individuella strävor, skjuvs och dämpar energi dynamiskt. Tjockare strävor sitter placerade över tinningarna eller nackkammen för att hantera svåra slag. Tunnare, mer flexibla fjäderben sitter mot kronan för komfort. Denna variabla densitet uppnås utan att lägga till separata materialbitar. Det håller den övergripande strukturen sammanhållen och mycket lyhörd för olika typer av påverkan.

För att förstå förändringen, överväg tillverkningsbegränsningarna för standardskum. Skumblock skärs och formas till statiska former. De kan inte ändra densiteten smidigt från en millimeter till en annan. Ett 3D-printat gitter ändrar täthet sömlöst. Skrivaren härdar helt enkelt tjockare stag i områden som kräver hög slagtålighet och tunnare stag där komfort och flexibilitet behövs. Denna kontinuerliga gradient eliminerar de hårda övergångszonerna som finns i skumhjälmar med dubbla densitet, som ofta skapar tryckpunkter på spelarens huvud.

Dessutom har den elastomera polyuretan som används i dessa foder hög återhämtningsförmåga. Traditionellt VN-skum komprimeras och tar tid att återgå till sin ursprungliga form. Om en spelare tar flera träffar i ett enda skift kanske skummet inte återhämtar sig helt mellan stötarna. Det 3D-printade gallret snäpper tillbaka omedelbart. Den behåller sin fulla skyddsförmåga oavsett hur många gånger den komprimeras under ett spel.

Utvärdera skyddet: Absorberar 3D-tryckta liners stötar bättre?

Att bedöma om övergången till 3D-utskrift ger en mätbar förbättring av spelarsäkerheten kräver att man tittar på hur materialet hanterar komplexa krafter. Hockeypåverkan sker sällan i en rak linje. Att titta på slag mot brädorna eller kollisioner med andra spelare genererar skjuvkrafter. Dessa krafter får huvudet att rotera snabbt. Att hantera denna rotation är huvudfokus för modern huvudskyddsteknik.

Gitterstrukturer utmärker sig vid multi-directional impact management. Platt skum komprimeras linjärt. En 3D-tryckt matris skärs i sidled. Denna laterala rörelse hjälper till att skingra energin som orsakar rotationsacceleration. Gallret fungerar som ett upphängningssystem. Det tillåter det yttre skalet på ishockeyhjälmen att röra sig något oberoende av fodret som griper spelarens huvud. Denna frikopplingseffekt minskar den plötsliga vridningsrörelsen som överförs till skallen.

Denna variabla densitet fungerar utan extra vikt. De yttre lagren av gallret känns mjuka mot huvudet, vilket ger omedelbar komfort. När ett slag tvingar gittret att komprimeras, blir de djupare, tätare lagren styva exponentiellt. Detta progressiva motstånd förhindrar linern från att bottna under höghastighetstrauma. Energin sprids utåt genom de sammankopplade strävorna snarare än att köra rakt igenom till skallen.

Dessa liners är helt certifierade av HECC, CSA och CE. De klarar rigorösa testprotokoll för professionellt och amatörspel. De överträffar konsekvent baslinjetestningsmåtten för linjär och roterande stötdämpning. Ingen hjälm förhindrar dock hjärnskakning helt. Skyddstekniker mildrar påverkans svårighetsgrad. De kan inte stoppa hjärnan från att röra sig inuti skallen vid plötslig inbromsning. Spelare måste fortfarande träna korrekt kontrollteknik och situationsmedvetenhet på isen.

Låt oss bryta ner de specifika påverkansscenarierna där gallerstrukturer överträffar traditionella skum:

1. Låghastighetspåverkan: Stick kontroller på hjälmen eller mindre stötar mot glaset. De tunna yttre stöttorna komprimeras lätt och absorberar störande energi utan att överföra ett skak till spelaren.

2. Linjära stötar med hög hastighet: En direkt kollision med brädorna. Gallret komprimeras djupt. De tjockare basstagen griper in, ger massivt motstånd och sprider kraften över en bred yta av hjälmskalet.

3. Rotationspåverkan: Ett blickande axelslag mot käken eller sidan av huvudet. Gallret skärs i sidled. Strävorna böjs i sidled innan de komprimeras, absorberar rotationsenergin och saktar ner huvudets vridningsrörelse.

Prestanda och komfortfaktorer i en premium ishockeyhjälm

Utöver skyddet måste en hjälm prestera under ett 60-minutersspel utan att orsaka trötthet eller distraktion. Traditionella skum med slutna celler fungerar som isolatorer. De fångar kroppsvärmen mot skallen. Detta leder till överdriven svettning, obehag och ökad upplevd ansträngning. Utrustningsansvariga hanterar ständigt spelare som klagar på överhettning i äldre hjälmmodeller.

Termisk reglering är en primär fördel med 3D-tryckta liners. Gallrets öppna celler består till största delen av luft. Denna geometri underlättar aktivt luftflödet över hårbotten när spelaren åker skridskor. Värmen försvinner snabbt från hjässan. Detta resulterar i fysiologiska fördelar som minskad svett som droppar in i ögonen, lägre kärntemperaturer och förbättrad uthållighet i slutet av spelet. När en spelare åker skridskor i full fart, forsar kall luft genom hjälmens ventiler och passerar direkt genom gallret, vilket kyler ner huvudet omedelbart.

Passform och överensstämmelse ser också betydande uppgraderingar. Gitterstrukturen fungerar som en serie oberoende fjädrar. Den formar sig efter asymmetriska huvudformer mycket bättre än styva skumblock. Denna mikrojusteringsförmåga eliminerar tryckpunkter och hotspots som vanligtvis upplevs under inkörningsperioden för traditionella hjälmar. Linern kartlägger den unika topografin av skallen, vilket säkerställer maximal ytkontakt.

Ökad ytkontakt innebär att stötenergin sprids över ett större område. Det förbättrar hjälmens skyddande egenskaper ytterligare. Om en hjälm bara vidrör huvudet vid fyra punkter, koncentreras all stötkraft på dessa fyra punkter. En 3D-printad liner vidrör huvudet över tusentals individuella noder. Kraften fördelar sig jämnt, vilket minskar lokaliserat trauma.

Spelare märker också skillnad i fukthantering. Traditionella skum absorberar svett med tiden, blir tunga och hyser bakterier. Den elastomera polyuretan som används i 3D-utskrift absorberar inte vatten. Svett rinner av stöttorna och avdunstar snabbt på grund av det höga luftflödet. Detta håller hjälmen lättare under hela spelet och gör det betydligt lättare att rengöra och torka mellan istiderna.

Jämförelse av ledande 3D-tryckta ishockeyhjälmteknologier

Olika tillverkare använder 3D-utskrift på sina flaggskeppsmodeller på olika sätt. De fokuserar på antingen kontinuerligt linerbyte eller riktad digital skumintegration. Att förstå dessa tillvägagångssätt hjälper spelare att välja rätt system för deras huvudform och spelstil.

CCM använder en kontinuerlig gallerdesign utvecklad i samarbete med Carbon 3D. Implementerad i deras toppmodeller står den som den första NHL-certifierade 3D-printade linern. Designen ersätter nästan allt traditionellt skum med den elastomeriska matrisen. Detta maximerar andningsförmågan och erbjuder en mycket enhetlig passform som formar sig dynamiskt efter huvudet. Den kontinuerliga karaktären av trycket gör att det inte finns några sömmar eller limfogar som misslyckas med tiden.

Bauer närmar sig digitalt skum annorlunda. De integrerar 3D-tryckta inlägg tillsammans med traditionella skum. Den här hybridmetoden betonar ofta personlig 3D-huvudskanning. De skapar anpassade skär som matchar de exakta konturerna av en spelares skalle. De 3D-utskrivna sektionerna sitter strategiskt placerade i högpåverkande zoner och blandar den nya tekniken med beprövad skumarkitektur. Detta ger en bekant känsla samtidigt som skyddet uppgraderas i kritiska områden.

När spelarna utvärderar dessa tekniker måste de ta hänsyn till deras specifika behov. En spelare som kämpar med överhettning kommer att dra mest nytta av en helt kontinuerlig gallerliner. En spelare som har en mycket oregelbunden huvudform kanske föredrar ett hybridsystem som använder en anpassad 3D-skanning för att bygga skräddarsydda skär. Båda systemen representerar en massiv uppgradering jämfört med standardskum för detaljhandeln.

Avvägningar och implementeringsverkligheter

Att uppgradera till en 3D-printad liner innebär att man utvärderar konceptuella avvägningar. Premiuminvesteringsnivån för dessa hjälmar kräver att köpare väger fördelarna mot deras specifika spelnivå. Elitspelare och spelare på kontaktnivå drar oerhört nytta av den avancerade rotationspåverkanshanteringen och termisk reglering. Avslappnade eller icke-kontaktliga ligaspelare kan upptäcka att en korrekt monterad EPP/VN-hjälm på mellannivå ger tillräckligt skydd för deras behov.

Hållbarhet och livslängd är vanliga problem. Elastomer polyuretan erbjuder tydliga hållbarhetsfördelar jämfört med standardskum. Traditionella skum hårdnar, krymper eller packar ihop med tiden och förlorar sina skyddande egenskaper. De elastomeriska strävorna i en 3D-printad liner motstår denna nedbrytning. De behåller sina rebound-egenskaper även efter upprepade stötar och exponering för svett. Materialet blir inte sprött i kalla arenor, vilket säkerställer konsekvent prestanda oavsett rinkens temperatur.

Underhåll kräver särskild omsorg. För att rengöra en 3D-printad liner utan att skada det elastomeriska materialet bör spelare undvika starka kemikalier eller torkning i hög värme. Att skölja fodret med färskvatten och låta det lufttorka i ett välventilerat utrymme bevarar gallrets integritet. Lämna aldrig hjälmen i en varm bilbagage eller använd en hårtork på den, eftersom extrem värme kan förvränga de precisionskonstruerade fjäderbenen.

Passformsavvikelser är fortfarande en risk vid köp av återförsäljarmodeller. Även om gallret anpassar sig exceptionellt bra till hårbotten, måste det yttre polykarbonatskalet fortfarande matcha spelarens övergripande huvudprofil. En mycket avancerad liner kan inte kompensera för ett skal som i grunden har fel form för bäraren. Ett ovalt huvud i ett runt skal kommer fortfarande att uppleva tryck på tinningarna, oavsett fodrets material.

Slutligen måste felet med DIY 3D-printat skydd åtgärdas. Hemtryckta hjälmar som använder konsumentplast som PLA eller PETG är farliga. Dessa material saknar stötdämpande egenskaper, skjuvförmåga och progressivt motstånd hos certifierat elastomeriskt digitalskum. De kommer att splittras eller överföra direkt kraft till skallen vid kollisionen. Att använda en hemmagjord liner i en ishockeyhjälm är mycket osäker för alla spelnivåer och ogiltigförklarar alla HECC- och CSA-certifieringar.

Slutsats

1. Besök en certifierad utrustningsmontör för att mäta din specifika huvudform och avgöra om du har en oval eller rund profil.

2. Testa detaljanpassningen av olika 3D-utskrivna modeller för att säkerställa att det yttre polykarbonatskalet passar perfekt in i din huvudform utan att enbart förlita dig på fodret för att fylla luckor.

3. Kontrollera att HECC- eller CSA-certifieringsdekalerna finns och giltiga på baksidan av hjälmen innan du tar den ut på isen.

4. Upprätta en rutin med att skölja hjälmen med färskvatten och lufttorka den efter varje match för att bibehålla integriteten hos det elastomeriska gittret.

Vanliga frågor

F: Är 3D-printade ishockeyhjälmar tyngre än traditionella skumhjälmar?

S: Elastomeriska polyuretangaller är i allmänhet jämförbara i vikt med traditionella EPP/VN-skum, även om vissa modeller kan vara något tyngre. Den kontinuerliga matrisdesignen erbjuder dock överlägsen viktfördelning, vilket gör att hjälmen känns balanserad och mindre krånglig under lek.

F: Kan en 3D-printad ishockeyhjälm förhindra hjärnskakning?

S: Ingen hjälm förhindrar hjärnskakning. 3D-liners utmärker sig vid energispridning och hantering av rotationskrafter, vilket minskar anslagets svårighetsgrad. Men de kan inte stoppa hjärnan från att röra sig inuti skallen vid plötslig inbromsning.

F: Hur länge håller en 3D-printad hockeyhjälm liner?

S: De följer standardens HECC-certifieringslivslängd, som vanligtvis är 6,5 år. Elastomeriska material motstår faktiskt den packning eller härdning som traditionella skum drabbas av över tid, och bibehåller sina skyddande egenskaper längre.

F: Behöver jag en skräddarsydd huvudskanning för att köpa en 3D-printad hockeyhjälm?

S: Nej. Detaljhandelsmodeller använder ett standardskal med ett mycket anpassningsbart 3D-foder som mikrojusterar efter ditt huvud. Äkta anpassade modeller kräver en 3D-skanning för en skräddarsydd foderpassning, men detaljhandelsversioner erbjuder fortfarande utmärkt överensstämmelse.

F: Kan jag 3D-printa mitt eget hockeyhjälmsfoder hemma med PLA eller TPU?

A: Absolut inte. Konsument 3D-utskriftsteknik och hobbymaterial har inte de elastomera, stötdämpande egenskaperna hos industriell DLS-utskrift. DIY liners kommer att splittras eller misslyckas med att absorbera energi, vilket gör dem mycket osäkra.

F: Hur rengör du en 3D-printad hjälmliner?

S: Skölj fodret med färskt vatten och använd en mild tvål om det behövs. Låt den alltid lufttorka i rumstemperatur. Undvik hög värme, hårtorkar eller starka kemiska lösningsmedel, eftersom dessa kan försämra de elastomertryckta strävorna.
